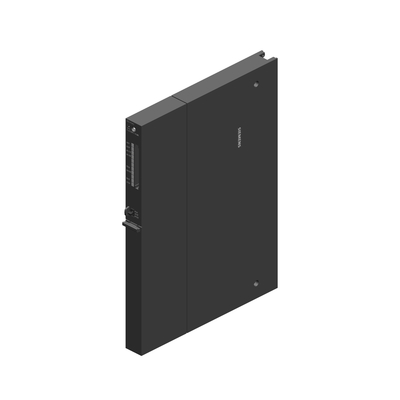

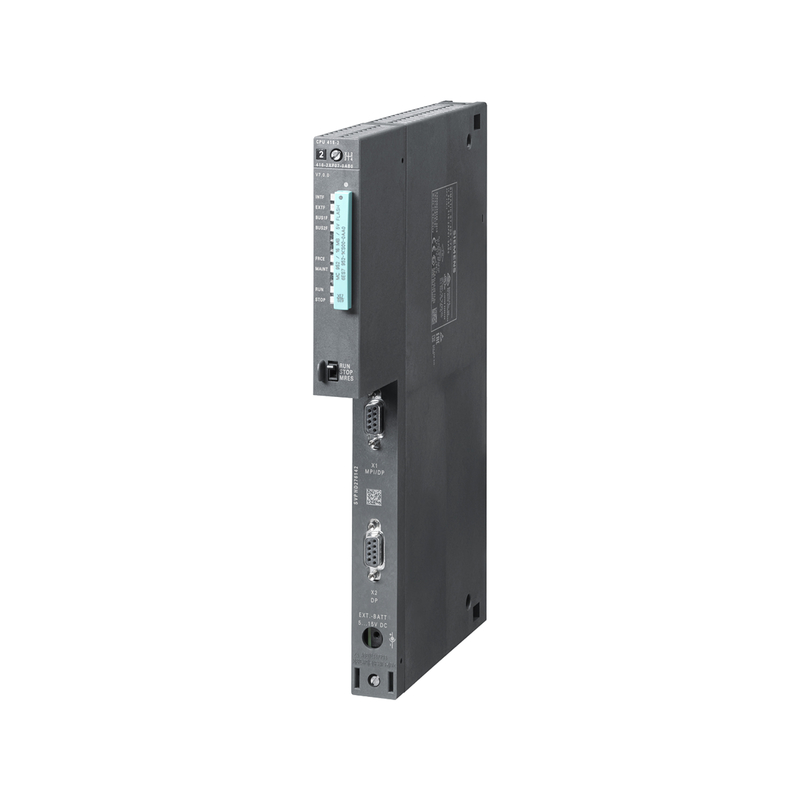

Υψηλή SIMATIC S7-400 CPU 416-2 8 MB Εργασιακή μνήμη για PROFIBUS Μόνο 6ES7416-2XP07-0AB0
Λεπτομέρειες:
| Τόπος καταγωγής: | ΕΛΛΑΔΑ |
| Μάρκα: | Siemens |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | $9,473.00/cartons 1-9 cartons |
| Συσκευασία λεπτομέρειες: | Καρτόνια |
|
Λεπτομερής ενημέρωση |
|||
| Διασύνδεση επικοινωνίας: | Άλλα | Ετικέτα: | ΣΙΜΕΝΣ |
|---|---|---|---|
| Υπόθεση: | 100% πρωτότυπο | εγγύηση: | 12 μήνες |
| Πακέτο: | Αρχική συσκευασία | Όρος αποστολής: | Επενδύσεις |
| Πληρωμή: | Τ/Τ | Τροποποιημένο: | 1 κομμάτι |
| Εφαρμογή: | Αυτοματοποίηση βιομηχανική | Ποιότητα: | 100% αυστηρά δοκιμασμένος |
| Υπηρεσία: | Μιας στάσης υπηρεσία | ||
Περιγραφή προϊόντων
Προσδιορισμός
Γενικές πληροφορίες | ||||
Ονομασία τύπου προϊόντος | CPU 416-2 | |||
Λειτουργική κατάσταση HW | 01 | |||
Έκδοση υλικολογισμικού | V7.0 | |||
Λειτουργία προϊόντος | ||||
● Ισόχρονη λειτουργία | Ναί;Μόνο για PROFIBUS | |||
Μηχανική με | ||||
● Πακέτο προγραμματισμού | ΒΗΜΑ 7 V5.4 ή νεότερη έκδοση με HSP 261 | |||
CiR - Διαμόρφωση σε RUN | ||||
Χρόνος συγχρονισμού CiR, βασικό φορτίο | 100 ms | |||
Χρόνος συγχρονισμού CiR, χρόνος ανά byte εισόδου/εξόδου | 10 μs | |||
Τάση τροφοδοσίας | ||||
Ονομαστική τιμή (DC) | Τροφοδοσία μέσω τροφοδοσίας συστήματος | |||
Ρεύμα εισόδου | ||||
από backplane bus 5 V DC, τυπ. | 0,9 Α | |||
από backplane bus 5 V DC, μέγ. | 1.1 Α | |||
από backplane bus 24 V DC, μέγ. | 300 mA;150 mA ανά διεπαφή DP | |||
από διεπαφή 5 V DC, μέγ. | 90 mA;Σε κάθε διεπαφή DP | |||
Απώλεια ισχύος | ||||
Απώλεια ισχύος, τυπ. | 4,5 W | |||
Απώλεια ισχύος, μέγ. | 5,5 W | |||
Μνήμη | ||||
Τύπος μνήμης | ΕΜΒΟΛΟ | |||
Μνήμη εργασίας | ||||
● ολοκληρωμένη | 8 Mbyte | |||
● ενσωματωμένο (για πρόγραμμα) | 4 Mbyte | |||
● ενσωματωμένο (για δεδομένα) | 4 Mbyte | |||
● επεκτάσιμο | Οχι | |||
Φόρτωση μνήμης | ||||
● επεκτάσιμο FEPROM | Ναί;με κάρτα μνήμης (FLASH) | |||
● επεκτάσιμο FEPROM, μέγ. | 64 Mbyte | |||
● ενσωματωμένη μνήμη RAM, μέγ. | 1 Mbyte | |||
● επεκτάσιμη μνήμη RAM | Ναί;με κάρτα μνήμης (RAM) | |||
● επεκτάσιμη μνήμη RAM, μέγ. | 64 Mbyte | |||
Αντιγράφων ασφαλείας | ||||
● παρών | Ναί | |||
● με μπαταρία | Ναί;όλα τα δεδομένα | |||
● χωρίς μπαταρία | Οχι | |||
Μπαταρία | ||||
Εφεδρική μπαταρία | ||||
● Εφεδρικό ρεύμα, πληκτρολογήστε. | 180 μΑ;έως 40 °C | |||
● Εφεδρικό ρεύμα, μέγ. | 850 μΑ | |||
● Χρόνος δημιουργίας αντιγράφων ασφαλείας, μέγ. | Στο εγχειρίδιο δεδομένων της μονάδας αναφέρονται οι δευτερεύουσες συνθήκες και οι παράγοντες επιρροής | |||
● Τροφοδοσία εξωτερικής εφεδρικής τάσης στην CPU | 5 V DC έως 15 V DC | |||
Χρόνοι επεξεργασίας CPU | ||||
για λειτουργίες bit, πληκτρολογήστε. | 12,5 ns | |||
για πράξεις λέξης, πληκτρολογήστε. | 12,5 ns | |||
για αριθμητική σταθερού σημείου, τυπ. | 12,5 ns | |||
για αριθμητική κινητής υποδιαστολής, τυπ. | 25 ns | |||
μπλοκ CPU | ||||
DB | ||||
● Αριθμός, μέγ. | 10 000;Εύρος αριθμού: 1 έως 16000 | |||
● Μέγεθος, μέγ. | 64 kbyte | |||
FB | ||||
● Αριθμός, μέγ. | 5 000;Εύρος αριθμών: 0 έως 7999 | |||
● Μέγεθος, μέγ. | 64 kbyte | |||
FC | ||||
● Αριθμός, μέγ. | 5 000;Εύρος αριθμών: 0 έως 7999 | |||
● Μέγεθος, μέγ. | 64 kbyte | |||
OB | ||||
● Αριθμός, μέγ. | δείτε τη λίστα οδηγιών | |||
● Μέγεθος, μέγ. | 64 kbyte | |||
● Αριθμός OB ελεύθερου κύκλου | 1;OB 1 | |||
● Αριθμός OB συναγερμού χρόνου | 8;ΟΒ 10-17 | |||
● Αριθμός OB συναγερμού καθυστέρησης | 4;ΟΒ 20-23 | |||
● Αριθμός ΟΒ κυκλικής διακοπής | 9;OB 30-38 (συντομότερος κύκλος που μπορεί να ρυθμιστεί = 500 µs) | |||
● Αριθμός OB συναγερμού διεργασίας | 8;ΟΒ 40-47 | |||
● Αριθμός OB συναγερμού DPV1 | 3;ΟΒ 55-57 | |||
● Αριθμός OB ισόχρονων λειτουργιών | 4;ΟΒ 61-64 | |||
● Αριθμός πολυυπολογιστικών OB | 1;OB 60 | |||
● Αριθμός OB φόντου | 1;OB 90 | |||
● Αριθμός OB εκκίνησης | 3;ΟΒ 100-102 | |||
● Αριθμός ΟΒ ασύγχρονων σφαλμάτων | 9;ΟΒ 80-88 | |||
● Αριθμός OB συγχρονισμένων σφαλμάτων | 2;OB 121, 122 | |||
Βάθος φωλιάς | ||||
● ανά τάξη προτεραιότητας | 24 | |||
● επιπλέον σε ένα σφάλμα OB | 2 | |||
Μετρητές, χρονόμετρα και η συγκρατητικότητα τους | ||||
S7 μετρητής | ||||
● Αριθμός | 2 048 | |||
Συγκρατητικότητα | ||||
— ρυθμιζόμενο | Ναί | |||
- κατώτερο όριο | 0 | |||
— ανώτατο όριο | 2 047 | |||
— προκαθορισμένο | Z 0 έως Z 7 | |||
Εύρος μέτρησης | ||||
- κατώτερο όριο | 0 | |||
— ανώτατο όριο | 999 | |||
Μετρητής IEC | ||||
● παρών | Ναί | |||
● Πληκτρολογήστε | SFB | |||
● Αριθμός | Απεριόριστο (περιορίζεται μόνο από τη χωρητικότητα RAM) | |||
S7 φορές | ||||
● Αριθμός | 2 048 | |||
Συγκρατητικότητα | ||||
— ρυθμιζόμενο | Ναί | |||
- κατώτερο όριο | 0 | |||
— ανώτατο όριο | 2 047 | |||
— προκαθορισμένο | Χωρίς συγκρατημένους χρόνους | |||
Εύρος χρόνου | ||||
- κατώτερο όριο | 10 ms | |||
— ανώτατο όριο | 9 990 s | |||
Χρονόμετρο IEC | ||||
● παρών | Ναί | |||
● Πληκτρολογήστε | SFB | |||
● Αριθμός | Απεριόριστο (περιορίζεται μόνο από τη χωρητικότητα RAM) | |||
Τομείς δεδομένων και η διατήρησή τους | ||||
Περιοχή συγκράτησης δεδομένων (συμπεριλαμβανομένων χρονόμετρων, μετρητών, σημαιών), μέγ. | Συνολική μνήμη εργασίας και φόρτωσης (με εφεδρική μπαταρία) | |||
Σημαία | ||||
● Μέγεθος, μέγ. | 16 kbyte;Μέγεθος περιοχής διεύθυνσης μνήμης bit | |||
● Διατίθεται δυνατότητα συγκράτησης | Ναί | |||
● Προκαθορισμένη συγκράτηση | MB 0 έως MB 15 | |||
● Αριθμός μνημών ρολογιού | 8;σε 1 byte μνήμης | |||
Τοπικά δεδομένα | ||||
● ρυθμιζόμενο, μέγ. | 32 kbyte | |||
● προεπιλογή | 16 kbyte | |||
Περιοχή διεύθυνσης | ||||
Περιοχή διεύθυνσης I/O | ||||
● Είσοδοι | 16 kbyte | |||
● Έξοδοι | 16 kbyte | |||
Εικόνα διαδικασίας | ||||
● Είσοδοι, ρυθμιζόμενες | 16 kbyte | |||
● Έξοδοι, ρυθμιζόμενες | 16 kbyte | |||
● Είσοδοι, προεπιλογή | 512 byte | |||
● Έξοδοι, προεπιλογή | 512 byte | |||
● συνεπή δεδομένα, μέγ. | 244 byte | |||
● Πρόσβαση σε συνεπή δεδομένα στην εικόνα διεργασίας | Ναί | |||
Εικόνες υποδιεργασίας | ||||
● Αριθμός εικόνων υποδιεργασίας, μέγ. | 15 | |||
Ψηφιακά κανάλια | ||||
● Είσοδοι | 131 072 | |||
— εκ των οποίων κεντρική | 131 072 | |||
● Έξοδοι | 131 072 | |||
— εκ των οποίων κεντρική | 131 072 | |||
Αναλογικά κανάλια | ||||
● Είσοδοι | 8 192 | |||
— εκ των οποίων κεντρική | 8 192 | |||
● Έξοδοι | 8 192 | |||
— εκ των οποίων κεντρική | 8 192 | |||
Διαμόρφωση υλικού | ||||
Αριθμός μονάδων επέκτασης, μέγ. | 21 | |||
συνδεόμενα OP | 95 | |||
Πολυυπολογιστική | Ναί;4 CPU μέγ.(με UR1 ή UR2) | |||
Μονάδες διεπαφής | ||||
● Αριθμός συνδεόμενων άμεσων μηνυμάτων (σύνολο), μέγ. | 6 | |||
● Αριθμός συνδεόμενων IM 460, μέγ. | 6 | |||
● Αριθμός συνδεόμενων IM 463, μέγ. | 4;IM 463-2 | |||
Αριθμός πλοιάρχων DP | ||||
● ολοκληρωμένη | 2 | |||
● μέσω CP | 10;ΚΠ 443-5 Επέκταση | |||
● μέσω IM 467 | 4 | |||
● Επιτρέπεται η μικτή λειτουργία IM + CP | Οχι;Το IM 467 δεν μπορεί να χρησιμοποιηθεί από κοινού με το CP 443-5 Ext.ή CP 443-1 σε λειτουργία PROFINET IO | |||
● μέσω μονάδας διεπαφής | 0 | |||
● Αριθμός συνδεόμενων μονάδων S5 (μέσω της κάψουλας προσαρμογέα στην κεντρική συσκευή), μέγ. | 6 | |||
Αριθμός ελεγκτών IO | ||||
● ολοκληρωμένη | 0 | |||
● μέσω CP | 4;Μέγιστη.4 στον κεντρικό ελεγκτή.χωρίς μικτή λειτουργία διαφορετικών τύπων CP 443-1 στη λειτουργία PROFINET IO | |||
Αριθμός λειτουργικών FM και CP (συνιστάται) | ||||
● FM | Περιορίζεται από τον αριθμό των υποδοχών και τον αριθμό των συνδέσεων | |||
● CP, PtP | CP 440: Περιορίζεται από τον αριθμό των υποδοχών.CP 441: περιορισμένος από τον αριθμό των συνδέσεων | |||
● CP PROFIBUS και Ethernet | 14;Συνολικά μέγ.10 CP ως κύρια DP και ελεγκτής PROFINET, εκ των οποίων έως 10 IM ή CP ως κύρια DP και έως 4 CP ως Ελεγκτής PROFINET | |||
Κουλοχέρηδες | ||||
● απαιτούμενες υποδοχές | 1 | |||
Ωρα της ημέρας | ||||
Ρολόι | ||||
● Ρολόι υλικού (σε πραγματικό χρόνο) | Ναί | |||
● συγκρατητικό και συγχρονιζόμενο | Ναί | |||
● Ανάλυση | 1 ms | |||
● Απόκλιση ανά ημέρα (με προσωρινή μνήμη), μέγ. | 1,7 s;Απενεργοποίηση | |||
● Απόκλιση ανά ημέρα (χωρίς προσωρινή μνήμη), μέγ. | 8,6 s;Για ενεργοποίηση | |||
Μετρητής ωρών λειτουργίας | ||||
● Αριθμός | 16 | |||
● Αριθμός/Εύρος αριθμών | 0 έως 15 | |||
● Εύρος τιμών | SFC 2, 3 και 4: 0 έως 32767 ώρες SFC 101: 0 έως 2^31 - 1 ώρα | |||
● Κοκκοποίηση | 1 ώρα | |||
● συγκρατητικός | Ναί | |||
Συγχρονισμός ρολογιού | ||||
● υποστηρίζεται | Ναί | |||
● στο MPI, master | Ναί | |||
● σε MPI, σκλάβος | Ναί | |||
● σε DP, master | Ναί | |||
● σε DP, σκλάβος | Ναί | |||
● σε Α.Σ, πλοίαρχος | Ναί | |||
● στο AS, σκλάβος | Ναί | |||
● σε Ethernet μέσω NTP | Οχι;Μέσω CP | |||
● σε IF 964 DP | Οχι | |||
Διαφορά ώρας στο σύστημα κατά το συγχρονισμό μέσω | ||||
● MPI, μέγ. | 200 ms | |||
Διεπαφές | ||||
Διεπαφές/τύπος διαύλου | 1 x MPI/PROFIBUS DP, 1 x PROFIBUS DP | |||
Αριθμός διεπαφών RS 485 | 2;Συνδυασμός MPI / PROFIBUS DP και PROFIBUS DP | |||
1. Διεπαφή | ||||
Τύπος διεπαφής | MPI/PROFIBUS DP | |||
Απομονωμένος | Ναί | |||
Τύποι διεπαφής | ||||
● RS 485 | Ναί | |||
● Ρεύμα εξόδου της διεπαφής, μέγ. | 150 mA | |||
Πρωτόκολλα | ||||
● MPI | Ναί | |||
● Master PROFIBUS DP | Ναί | |||
● PROFIBUS DP slave | Ναί | |||
MPI | ||||
● Αριθμός συνδέσεων | 44;Εάν χρησιμοποιείται επαναλήπτης διάγνωσης στη γραμμή, ο αριθμός των πόρων σύνδεσης στη γραμμή μειώνεται κατά 1 | |||
● Ρυθμός μετάδοσης, μέγ. | 12 Mbit/s | |||
Υπηρεσίες | ||||
— Επικοινωνία PG/OP | Ναί | |||
— Δρομολόγηση | Ναί | |||
— Παγκόσμια επικοινωνία δεδομένων | Ναί | |||
— Βασική επικοινωνία S7 | Ναί | |||
— Επικοινωνία S7 | Ναί | |||
— Επικοινωνία S7, ως πελάτης | Ναί | |||
— Επικοινωνία S7, ως διακομιστής | Ναί | |||
Master PROFIBUS DP | ||||
● Αριθμός συνδέσεων, μέγ. | 32;Εάν χρησιμοποιείται επαναλήπτης διάγνωσης στη γραμμή, ο αριθμός των πόρων σύνδεσης στη γραμμή μειώνεται κατά 1 | |||
● Ρυθμός μετάδοσης, μέγ. | 12 Mbit/s | |||
● Αριθμός υποτελών DP, μέγ. | 32 | |||
Υπηρεσίες | ||||
— Επικοινωνία PG/OP | Ναί | |||
— Δρομολόγηση | Ναί;Δρομολόγηση S7 | |||
— Παγκόσμια επικοινωνία δεδομένων | Οχι | |||
— Βασική επικοινωνία S7 | Ναί | |||
— Επικοινωνία S7 | Ναί | |||
— Επικοινωνία S7, ως πελάτης | Ναί | |||
— Επικοινωνία S7, ως διακομιστής | Ναί | |||
— Ισαπόσταση | Ναί | |||
— Ισόχρονος τρόπος λειτουργίας | Ναί | |||
— SYNC/FREEZE | Ναί | |||
— Ενεργοποίηση/απενεργοποίηση υποτελών DP | Ναί | |||
— Άμεση ανταλλαγή δεδομένων (επικοινωνία slave-to-slave) | Ναί | |||
— DPV1 | Ναί | |||
Περιοχή διεύθυνσης | ||||
— Είσοδοι, μέγ. | 2 kbyte | |||
— Έξοδοι, μέγ. | 2 kbyte | |||
Δεδομένα χρήστη ανά υποτελή DP | ||||
— Δεδομένα χρήστη ανά υποτελή DP, μέγ. | 244 byte | |||
— Είσοδοι, μέγ. | 244 byte | |||
— Έξοδοι, μέγ. | 244 byte | |||
— Κουλοχέρηδες, μέγ. | 244 | |||
— ανά υποδοχή, μέγ. | 128 byte | |||
PROFIBUS DP σκλάβος | ||||
● Αριθμός συνδέσεων | 32 | |||
● Αρχείο GSD | http://support.automation.siemens.com/WW/view/en/113652 | |||
● Ρυθμός μετάδοσης, μέγ. | 12 Mbit/s | |||
● αυτόματη αναζήτηση ρυθμού baud | Οχι | |||
● Περιοχή διεύθυνσης, μέγ. | 32;Εικονικοί κουλοχέρηδες | |||
● Δεδομένα χρήστη ανά περιοχή διεύθυνσης, μέγ. | 32 byte | |||
— εκ των οποίων συνεπής, μέγ. | 32 byte | |||
Υπηρεσίες | ||||
— Επικοινωνία PG/OP | Ναί;με ενεργή διεπαφή | |||
— Δρομολόγηση | Ναί;με ενεργή διεπαφή | |||
— Παγκόσμια επικοινωνία δεδομένων | Οχι | |||
— Βασική επικοινωνία S7 | Οχι | |||
— Επικοινωνία S7 | Ναί | |||
— Επικοινωνία S7, ως πελάτης | Ναί | |||
— Επικοινωνία S7, ως διακομιστής | Ναί | |||
— Άμεση ανταλλαγή δεδομένων (επικοινωνία slave-to-slave) | Οχι | |||
— DPV1 | Οχι | |||
Μεταφορά μνήμης | ||||
— Εισροές | 244 byte | |||
— Έξοδοι | 244 byte | |||
2. Διεπαφή | ||||
Τύπος διεπαφής | PROFIBUS DP | |||
Απομονωμένος | Ναί | |||
Αριθμός πόρων σύνδεσης | 32 | |||
Τύποι διεπαφής | ||||
● RS 485 | Ναί | |||
● Ρεύμα εξόδου της διεπαφής, μέγ. | 150 mA | |||
Πρωτόκολλα | ||||
● Master PROFIBUS DP | Ναί | |||
● PROFIBUS DP slave | Ναί | |||
Master PROFIBUS DP | ||||
● Αριθμός συνδέσεων, μέγ. | 32 | |||
● Ρυθμός μετάδοσης, μέγ. | 12 Mbit/s | |||
● Αριθμός υποτελών DP, μέγ. | 125 | |||
Υπηρεσίες | ||||
— Επικοινωνία PG/OP | Ναί | |||
— Δρομολόγηση | Ναί;Δρομολόγηση S7 | |||
— Παγκόσμια επικοινωνία δεδομένων | Οχι | |||
— Βασική επικοινωνία S7 | Ναί | |||
— Επικοινωνία S7 | Ναί | |||
— Επικοινωνία S7, ως πελάτης | Ναί | |||
— Επικοινωνία S7, ως διακομιστής | Ναί | |||
— Ισαποστάσεις | Ναί | |||
— Ισόχρονος τρόπος λειτουργίας | Ναί | |||
— SYNC/FREEZE | Ναί | |||
— Ενεργοποίηση/απενεργοποίηση υποτελών DP | Ναί | |||
— Άμεση ανταλλαγή δεδομένων (επικοινωνία slave-to-slave) | Ναί | |||
— DPV1 | Ναί | |||
Περιοχή διεύθυνσης | ||||
— Είσοδοι, μέγ. | 8 kbyte | |||
— Έξοδοι, μέγ. | 8 kbyte | |||
Δεδομένα χρήστη ανά υποτελή DP | ||||
— Δεδομένα χρήστη ανά υποτελή DP, μέγ. | 244 byte | |||
— Είσοδοι, μέγ. | 244 byte | |||
— Έξοδοι, μέγ. | 244 byte | |||
— Κουλοχέρηδες, μέγ. | 244 | |||
— ανά υποδοχή, μέγ. | 128 byte | |||
PROFIBUS DP σκλάβος | ||||
● Αριθμός συνδέσεων | 32 | |||
● Αρχείο GSD | http://support.automation.siemens.com/WW/view/en/113652 | |||
● Ρυθμός μετάδοσης, μέγ. | 12 Mbit/s | |||
● Περιοχή διεύθυνσης, μέγ. | 32 | |||
● Δεδομένα χρήστη ανά περιοχή διεύθυνσης, μέγ. | 32 byte | |||
— εκ των οποίων συνεπής, μέγ. | 32 byte | |||
Υπηρεσίες | ||||
— Δρομολόγηση | Ναί;με ενεργή διεπαφή | |||
Μεταφορά μνήμης | ||||
— Εισροές | 244 byte | |||
— Έξοδοι | 244 byte | |||
Πρωτόκολλα | ||||
ΣΙΜΑΤΙΚΗ επικοινωνία | ||||
● Δρομολόγηση S7 | Ναί | |||
Ανοιχτή επικοινωνία IE | ||||
● ISO-on-TCP (RFC1006) | Μέσω CP 443-1 και FB με δυνατότητα φόρτωσης | |||
— Μήκος δεδομένων, μέγ. | 1 452 byte μέσω CP 443-1 Adv. | |||
Διακομιστής Ιστού | ||||
● υποστηρίζεται | Οχι | |||
Ισόχρονη λειτουργία | ||||
Ισαποστάσεις | Ναί | |||
Αριθμός πλοιάρχων DP με ισόχρονη λειτουργία | 2 | |||
Δεδομένα χρήστη ανά ισόχρονη υποτελή, μέγ. | 244 byte | |||
συντομότερος παλμός ρολογιού | 1 ms;0,5 ms χωρίς χρήση SFC 126, 127 | |||
Μέγιστη.κύκλος | 32 ms | |||
λειτουργίες επικοινωνίας / κεφαλίδα | ||||
Επικοινωνία PG/OP | Ναί | |||
● Αριθμός συνδεόμενων OP χωρίς επεξεργασία μηνυμάτων | 95 | |||
● Αριθμός συνδεόμενων OP με επεξεργασία μηνυμάτων | 95;Όταν χρησιμοποιείτε τα Alarm_S/SQ και Alarm_D/DQ | |||
Δρομολόγηση αρχείων δεδομένων | Ναί | |||
Παγκόσμια επικοινωνία δεδομένων | ||||
● υποστηρίζεται | Ναί | |||
● Αριθμός βρόχων GD, μέγ. | 16 | |||
● Αριθμός πακέτων GD, πομπός, μέγ. | 16 | |||
● Αριθμός πακέτων GD, δέκτης, μέγ. | 32 | |||
● Μέγεθος πακέτων GD, μέγ. | 54 byte | |||
● Μέγεθος πακέτου GD (εκ των οποίων συνεπές), μέγ. | 1 μεταβλητή | |||
Βασική επικοινωνία S7 | ||||
● λειτουργία επικοινωνίας / βασική επικοινωνία S7 | Ναί | |||
● Δεδομένα χρήστη ανά εργασία, μέγ. | 76 byte | |||
● Δεδομένα χρήστη ανά εργασία (εκ των οποίων είναι συνεπή), μέγ. | 1 μεταβλητή | |||
Επικοινωνία S7 | ||||
● υποστηρίζεται | Ναί | |||
● ως διακομιστής | Ναί | |||
● ως πελάτης | Ναί | |||
● Δεδομένα χρήστη ανά εργασία, μέγ. | 64 kbyte | |||
● Δεδομένα χρήστη ανά εργασία (εκ των οποίων είναι συνεπή), μέγ. | 462 byte;1 μεταβλητή | |||
Επικοινωνία συμβατή με S5 | ||||
● υποστηρίζεται | Ναί;Μέσω FC AG_SEND και AG_RECV, μέγ.μέσω 10 CP 443-1 ή 443-5 | |||
● Δεδομένα χρήστη ανά εργασία, μέγ. | 8 kbyte | |||
● Δεδομένα χρήστη ανά εργασία (εκ των οποίων είναι συνεπή), μέγ. | 240 byte | |||
● Αριθμός ταυτόχρονων παραγγελιών AG-SEND/AG-RECV ανά CPU, μέγ. | 64/64 | |||
Τυπική επικοινωνία (FMS) | ||||
● υποστηρίζεται | Ναί;Μέσω CP και FB με δυνατότητα φόρτωσης | |||
Αριθμός συνδέσεων | ||||
● συνολικά | 96 | |||
● μπορεί να χρησιμοποιηθεί για επικοινωνία PG | 95 | |||
— προορίζεται για επικοινωνία PG | 1 | |||
— ρυθμιζόμενο για επικοινωνία PG, μέγ. | 0 | |||
● μπορεί να χρησιμοποιηθεί για επικοινωνία OP | 95 | |||
— προορίζεται για επικοινωνία OP | 1 | |||
— ρυθμιζόμενο για επικοινωνία OP, μέγ. | 0 | |||
● μπορεί να χρησιμοποιηθεί για βασική επικοινωνία S7 | 94 | |||
— προορίζεται για βασική επικοινωνία S7 | 0 | |||
— ρυθμιζόμενο για βασική επικοινωνία S7, μέγ. | 0 | |||
● μπορεί να χρησιμοποιηθεί για επικοινωνία S7 | 94 | |||
— δεσμεύεται για επικοινωνία S7 | 0 | |||
— ρυθμιζόμενο για επικοινωνία S7, μέγ. | 0 | |||
● μπορεί να χρησιμοποιηθεί για δρομολόγηση | 47 | |||
— προορίζεται για δρομολόγηση | 0 | |||
— ρυθμιζόμενο για δρομολόγηση, μέγ. | 0 | |||
Λειτουργίες μηνυμάτων S7 | ||||
Αριθμός σταθμών σύνδεσης για λειτουργίες μηνυμάτων, μέγ. | 95;Μέγιστη.95 με Alarm_S/SQ και Alarm_D/DQ (OPs).Μέγιστη.16 με Alarm, Alarm_8, Alarm_8P, Notify και Notify_8 (π.χ. WinCC) | |||
Μηνύματα που σχετίζονται με σύμβολα | Ναί | |||
Διαδικασία SCAN | Ναί | |||
Προγράμματα συναγερμών | Ναί | |||
Επεξεργαστείτε τα διαγνωστικά μηνύματα | Ναί | |||
ταυτόχρονα ενεργά μπλοκ Alarm-S, μέγ. | 1 000;Ταυτόχρονα ενεργά μπλοκ alarm_S/SQ ή μπλοκ alarm_D/DQ | |||
Συναγερμός 8-μπλοκ | Ναί | |||
● Αριθμός περιπτώσεων για μπλοκ επικοινωνίας συναγερμού 8 και S7, μέγ. | 4 000 | |||
● προεπιλογή, μέγ. | 600 | |||
Μηνύματα ελέγχου διαδικασίας | Ναί | |||
Αριθμός αρχείων που μπορούν να συνδεθούν ταυτόχρονα (SFB 37 AR_SEND) | 32 | |||
Αριθμός μηνυμάτων | ||||
● συνολικά, μέγ. | 1 024 | |||
● σε πλέγμα 100 ms, μέγ. | 128 | |||
● σε πλέγμα 500 ms, μέγ. | 512 | |||
● σε πλέγμα 1000 ms, μέγ. | 1 024 | |||
Αριθμός πρόσθετων τιμών | ||||
● με πλέγμα 100 ms, μέγ. | 1 | |||
● με πλέγμα 500, 1000 ms, μέγ. | 10 | |||
Δοκιμή λειτουργιών θέσης σε λειτουργία | ||||
Μπλοκ κατάστασης | Ναί;Έως 16 ταυτόχρονα | |||
Ενα βήμα | Ναί | |||
Αριθμός σημείων διακοπής | 16 | |||
Κατάσταση/έλεγχος | ||||
● Μεταβλητή κατάστασης/ελέγχου | Ναί;Έως 16 μεταβλητοί πίνακες | |||
● Μεταβλητές | Είσοδοι/έξοδοι, bit μνήμης, DB, κατανεμημένα I/Os, χρονόμετρα, μετρητές | |||
● Αριθμός μεταβλητών, μέγ. | 70;Κατάσταση/έλεγχος | |||
Αναγκάζοντας | ||||
● Εξαναγκασμός | Ναί | |||
● Επιβολή, μεταβλητές | Είσοδοι, έξοδοι, μνήμες bit, περιφερειακές είσοδοι, περιφερειακές έξοδοι | |||
● Αριθμός μεταβλητών, μέγ. | 512 | |||
Διαγνωστικό buffer | ||||
● παρών | Ναί | |||
● Αριθμός καταχωρήσεων, μέγ. | 3 200 | |||
— ρυθμιζόμενο | Ναί | |||
— προκαθορισμένο | 120 | |||
Δεδομένα σέρβις | ||||
● μπορεί να διαβαστεί | Ναί | |||
Πρότυπα, εγκρίσεις, πιστοποιητικά | ||||
Σήμα CE | Ναί | |||
Έγκριση CSA | Ναί | |||
Έγκριση UL | Ναί | |||
cULus | Ναί | |||
Έγκριση FM | Ναί | |||
RCM (πρώην C-TICK) | Ναί | |||
Έγκριση KC | Ναί | |||
EAC (πρώην Gost-R) | Ναί | |||
Χρήση σε επικίνδυνες περιοχές | ||||
● ΑΤΕΞ | ATEX II 3G Ex nA IIC T4 Gc | |||
Συνθήκες περιβάλλοντος | ||||
Θερμοκρασία περιβάλλοντος κατά τη λειτουργία | ||||
● ελάχ. | 0 °C | |||
● μέγ. | 60 °C | |||
διαμόρφωση / κεφαλίδα | ||||
Λογισμικό διαμόρφωσης | ||||
● ΒΗΜΑ 7 | Ναί | |||
διαμόρφωση / προγραμματισμός / κεφαλίδα | ||||
● Σύνολο εντολών | δείτε τη λίστα οδηγιών | |||
● Επίπεδα ένθεσης | 7 | |||
● Πρόσβαση σε συνεπή δεδομένα στην εικόνα διεργασίας | Ναί | |||
● Λειτουργίες συστήματος (SFC) | δείτε τη λίστα οδηγιών | |||
● Μπλοκ λειτουργιών συστήματος (SFB) | δείτε τη λίστα οδηγιών | |||
Γλώσσα προγραμματισμού | ||||
— ΠΑΛΙΚΑΡΙ | Ναί | |||
— FBD | Ναί | |||
— STL | Ναί | |||
— SCL | Ναί | |||
— CFC | Ναί | |||
— ΓΡΑΦΗΜΑ | Ναί | |||
— HiGraph® | Ναί | |||
διαμόρφωση / προγραμματισμός / αριθμός ταυτόχρονα ενεργών SFC / κεφαλίδας | ||||
— DPSYC_FR | 2;SFC 11;ανά διεπαφή | |||
— D_ACT_DP | 8;SFC 12;ανά διεπαφή | |||
— RD_REC | 8;SFC 59;ανά διεπαφή | |||
— WR_REC | 8;SFC 58;ανά διεπαφή | |||
— WR_PARM | 8;SFC 55;ανά διεπαφή | |||
— PARM_MOD | 1;SFC 57;ανά διεπαφή | |||
— WR_DPARM | 2;SFC 56;ανά διεπαφή | |||
— DPNRM_DG | 8;SFC 13;ανά διεπαφή | |||
— RDSYSST | 8;SFC 51 | |||
— DP_TOPOL | 1;SFC 103;ανά διεπαφή | |||
διαμόρφωση / προγραμματισμός / αριθμός ταυτόχρονα ενεργών SFB / κεφαλίδας | ||||
— RDREC | 8;SFB 52;ανά διεπαφή, αλλά όχι περισσότερο από 32 σε όλες τις εξωτερικές διεπαφές | |||
— WRREC | 8;SFB 53;ανά διεπαφή, αλλά όχι περισσότερο από 32 σε όλες τις εξωτερικές διεπαφές | |||
Προστασία τεχνογνωσίας | ||||
● Προστασία προγράμματος χρήστη/προστασία με κωδικό πρόσβασης | Ναί | |||
● Αποκλεισμός κρυπτογράφησης | Ναί;Με μπλοκ S7 Privacy | |||

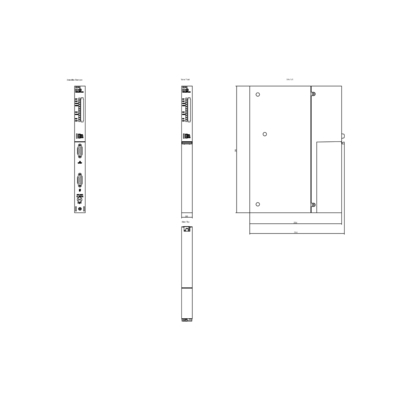

Διαστάσεις | ||||
Πλάτος | 25 χλστ | |||
Υψος | 290 χλστ | |||
Βάθος | 219 χλστ | |||
Βάρη | ||||
Βάρος, περίπου. | 700 γρ | |||
Εταιρικό Προφίλ
ΣΧΕΤΙΚΑ ΜΕ
ΕΤΑΙΡΙΑ
Η εταιρεία εμμένει στην αποστολή να κάνει την «έξυπνη κατασκευή απλούστερη» και το όραμα «όπου υπάρχει έξυπνη κατασκευή, υπάρχει ο όμιλος Dr Gong», με στόχο να γίνει πάροχος λύσεων έξυπνων υπηρεσιών και να προωθήσει την αναβάθμιση της ευφυούς βιομηχανίας.Η δραστηριότητα της εταιρείας καλύπτει τέσσερις βασικούς τομείς του ευφυούς εξοπλισμού, του βιομηχανικού Διαδικτύου, του βιομηχανικού αυτοματισμού και της εξαγωγής βιομηχανικού εξοπλισμού.Δεσμεύεται να δημιουργήσει μια ενιαία προμήθεια βιομηχανικών ρομπότ, έξυπνου εξοπλισμού, εξοπλισμού αυτοματισμού και εξαρτημάτων.Η εταιρεία υποστηρίζεται από πλατφόρμα και καθοδηγείται από την πληροφόρηση και την ψηφιοποίηση, ενσωματώνοντας πλήρως τους πόρους της βιομηχανικής αλυσίδας, συνδέοντας τερματικά ευφυή εργοστάσια, ολοκληρωμένους αυτοματισμούς και πόρους ανάντη και κατάντη της βιομηχανίας ευφυούς εξοπλισμού.Ξεκινώντας με τη ρύθμιση προτύπων και την ανάπτυξη προϊόντων, ακολουθεί την πορεία ανάπτυξης της «ενσωμάτωσης προμήθειας προϊόντων-πλατφόρμας-οικολογικής κίνησης» και σταδιακά αυξάνει την κάλυψη τυποποιημένων, αρθρωτών και κατασκευασμένων εξαρτημάτων σε σταθμούς εργασίας ρομπότ, ευφυή εξοπλισμό και εξοπλισμό αυτοματισμού. αποδοτικότητα εφοδιασμού εξοπλισμού αυτοματισμού, μειώνει το συνολικό κόστος και προωθεί την τεχνολογική πρόοδο της βιομηχανίας ευφυούς εξοπλισμού της Κίνας.Η εταιρεία θα συνεχίσει να εμβαθύνει τους τομείς των ρομπότ, της τεχνητής νοημοσύνης, του βιομηχανικού εξοπλισμού αυτοματισμού και της έξυπνης κατασκευής, θα ερευνά και θα αναπτύσσει σταθερά, θα καινοτομεί και θα βοηθά στον αυτοματισμό και την ευφυΐα της μεταποιητικής βιομηχανίας, με έδρα την Κίνα, και θα ενδυναμώνει το "Made in Κίνα» για να καινοτομήσει την παγκόσμια μεταποιητική βιομηχανία.
Συσκευασία & Παράδοση
FAQ
1. Ποιοι είμαστε;
Η Beijing Zhongping Technology Co., LTD., είναι ένας πάροχος ολοκληρωμένων υπηρεσιών έξυπνης κατασκευής, ανήκει στο Gong Doctor Group, είναι μια επιστημονική έρευνα, σχεδιασμός, μάρκετινγκ, τεχνικές υπηρεσίες, βιομηχανικό Διαδίκτυο, διεθνείς εισαγωγές και εξαγωγές ως μία από τις εταιρείες επιστήμης και τεχνολογίας.
2. Τι μπορείτε να αγοράσετε από εμάς;
PLC, VFD, HMI, υδραυλικά προϊόντα, διανομή ισχύος χαμηλής τάσης, βιομηχανικά ρομπότ και βασικά εξαρτήματα
3. Είναι το είδος σε απόθεμα ή πρέπει να αγοραστεί από άλλο προμηθευτή;
Έχουμε μεγάλο απόθεμα εμπορευμάτων και έχουμε τη δική μας αποθήκη.
4. Ποια πλεονεκτήματα έχουμε έναντι άλλων προμηθευτών;
Η εταιρεία μας διαθέτει μεγάλο αριθμό αποθεμάτων και πλήθος αποθηκών, αλλά και σε σημαντικές βιομηχανικές επαρχίες και πόλεις της χώρας με γραφεία και πολλά σημεία εξυπηρέτησης στο εξωτερικό.Για να σας παρέχουμε έξυπνες ολοκληρωμένες υπηρεσίες κατασκευής μιας στάσης, εξοικονομήστε κόπους, εργασία και κόστος.
5. Μπορείτε να παρέχετε 100% νέα πρωτότυπα αυθεντικά προϊόντα;
Πουλάμε μόνο καινούργια γνήσια γνήσια, χωρίς ανακαίνιση, χωρίς ψεύτικο, μόνο για το γνήσιο εργοστασιακό αυθεντικό!
6. Πόσο καιρό είναι ο χρόνος παράδοσης;
Εάν υπάρχει απόθεμα, θα χρειαστούν 2-3 εργάσιμες ημέρες για την αποστολή, εάν η ποσότητα είναι μεγάλη, θα χρειαστούν 5-7 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής, εάν δεν είναι συμβατικό μοντέλο, θα χρειαστεί λίγος χρόνος, θα σας ενημερώσουμε για τον συγκεκριμένο χρόνο παράδοσης.
7. Υπάρχει διαθέσιμη τεχνική υποστήριξη;
Φυσικά, έχουμε μια επαγγελματική τεχνική ομάδα που μπορεί να σας βοηθήσει να επιλύσετε τεχνικά προβλήματα.
8. Πώς εγγυόμαστε την ποιότητα;
Έχουμε τρεις διαδικασίες για τον έλεγχο της ποιότητας των αγαθών.
1).Οι μηχανικοί μας θα επιθεωρούν τακτικά την παραγωγή και τον ποιοτικό έλεγχο στο εργοστάσιο.
2) Τα εισερχόμενα υλικά θα επιθεωρηθούν από έμπειρους αγοραστές μηχανικούς προτού μπορέσουν να αποθηκευτούν.
3).Τουλάχιστον 2 άτομα στο τμήμα logistics διασταυρώνουν τα εμπορεύματα που πρέπει να σταλούν πριν από την παράδοση.
9. Μπορείτε να εγγυηθείτε την ασφαλή και αξιόπιστη παράδοση των προϊόντων σας;
Ναι, υιοθετούμε αυστηρά τη διεθνή τυποποιημένη συσκευασία.Χρησιμοποιούμε επίσης ειδικές συσκευασίες για επικίνδυνα εμπορεύματα και ψυγεία για είδη με απαιτήσεις θερμοκρασίας.Η ειδική συσκευασία αντικειμένων και οι γενικές τυπικές απαιτήσεις συσκευασίας φορτίου ενδέχεται να επιφέρουν πρόσθετο κόστος.
10, τι λέτε για το φορτίο;
Το κόστος εξαρτάται από τον τρόπο που επιλέγετε να παραλάβετε τα αγαθά.Το Express είναι συνήθως ο πιο γρήγορος αλλά και ο πιο ακριβός τρόπος.Οι θαλάσσιες μεταφορές είναι η καλύτερη λύση για μεγάλες ποσότητες εμπορευμάτων.Το ακριβές κόστος αποστολής εξαρτάται από το ποσό αγοράς, την ποσότητα και το βάρος της παραγγελίας σας.Μη διστάσετε να επικοινωνήσετε μαζί μας για περισσότερες πληροφορίες.
Η Beijing Zhongping Technology Co., LTD., είναι ένας πάροχος ολοκληρωμένων υπηρεσιών έξυπνης κατασκευής, ανήκει στο Gong Doctor Group, είναι μια επιστημονική έρευνα, σχεδιασμός, μάρκετινγκ, τεχνικές υπηρεσίες, βιομηχανικό Διαδίκτυο, διεθνείς εισαγωγές και εξαγωγές ως μία από τις εταιρείες επιστήμης και τεχνολογίας.
2. Τι μπορείτε να αγοράσετε από εμάς;
PLC, VFD, HMI, υδραυλικά προϊόντα, διανομή ισχύος χαμηλής τάσης, βιομηχανικά ρομπότ και βασικά εξαρτήματα
3. Είναι το είδος σε απόθεμα ή πρέπει να αγοραστεί από άλλο προμηθευτή;
Έχουμε μεγάλο απόθεμα εμπορευμάτων και έχουμε τη δική μας αποθήκη.
4. Ποια πλεονεκτήματα έχουμε έναντι άλλων προμηθευτών;
Η εταιρεία μας διαθέτει μεγάλο αριθμό αποθεμάτων και πλήθος αποθηκών, αλλά και σε σημαντικές βιομηχανικές επαρχίες και πόλεις της χώρας με γραφεία και πολλά σημεία εξυπηρέτησης στο εξωτερικό.Για να σας παρέχουμε έξυπνες ολοκληρωμένες υπηρεσίες κατασκευής μιας στάσης, εξοικονομήστε κόπους, εργασία και κόστος.
5. Μπορείτε να παρέχετε 100% νέα πρωτότυπα αυθεντικά προϊόντα;
Πουλάμε μόνο καινούργια γνήσια γνήσια, χωρίς ανακαίνιση, χωρίς ψεύτικο, μόνο για το γνήσιο εργοστασιακό αυθεντικό!
6. Πόσο καιρό είναι ο χρόνος παράδοσης;
Εάν υπάρχει απόθεμα, θα χρειαστούν 2-3 εργάσιμες ημέρες για την αποστολή, εάν η ποσότητα είναι μεγάλη, θα χρειαστούν 5-7 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής, εάν δεν είναι συμβατικό μοντέλο, θα χρειαστεί λίγος χρόνος, θα σας ενημερώσουμε για τον συγκεκριμένο χρόνο παράδοσης.
7. Υπάρχει διαθέσιμη τεχνική υποστήριξη;
Φυσικά, έχουμε μια επαγγελματική τεχνική ομάδα που μπορεί να σας βοηθήσει να επιλύσετε τεχνικά προβλήματα.
8. Πώς εγγυόμαστε την ποιότητα;
Έχουμε τρεις διαδικασίες για τον έλεγχο της ποιότητας των αγαθών.
1).Οι μηχανικοί μας θα επιθεωρούν τακτικά την παραγωγή και τον ποιοτικό έλεγχο στο εργοστάσιο.
2) Τα εισερχόμενα υλικά θα επιθεωρηθούν από έμπειρους αγοραστές μηχανικούς προτού μπορέσουν να αποθηκευτούν.
3).Τουλάχιστον 2 άτομα στο τμήμα logistics διασταυρώνουν τα εμπορεύματα που πρέπει να σταλούν πριν από την παράδοση.
9. Μπορείτε να εγγυηθείτε την ασφαλή και αξιόπιστη παράδοση των προϊόντων σας;
Ναι, υιοθετούμε αυστηρά τη διεθνή τυποποιημένη συσκευασία.Χρησιμοποιούμε επίσης ειδικές συσκευασίες για επικίνδυνα εμπορεύματα και ψυγεία για είδη με απαιτήσεις θερμοκρασίας.Η ειδική συσκευασία αντικειμένων και οι γενικές τυπικές απαιτήσεις συσκευασίας φορτίου ενδέχεται να επιφέρουν πρόσθετο κόστος.
10, τι λέτε για το φορτίο;
Το κόστος εξαρτάται από τον τρόπο που επιλέγετε να παραλάβετε τα αγαθά.Το Express είναι συνήθως ο πιο γρήγορος αλλά και ο πιο ακριβός τρόπος.Οι θαλάσσιες μεταφορές είναι η καλύτερη λύση για μεγάλες ποσότητες εμπορευμάτων.Το ακριβές κόστος αποστολής εξαρτάται από το ποσό αγοράς, την ποσότητα και το βάρος της παραγγελίας σας.Μη διστάσετε να επικοινωνήσετε μαζί μας για περισσότερες πληροφορίες.
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
